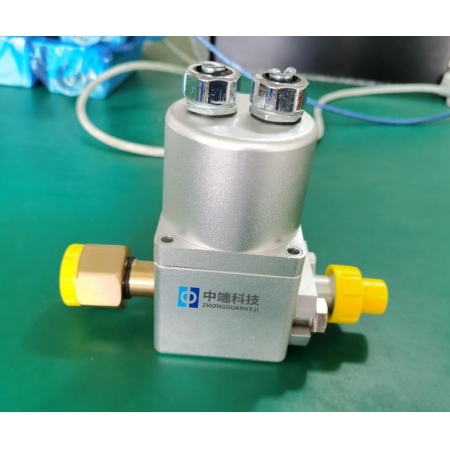

1. 監測GIS設備中SF6氣體的溫度、壓力、密度、微水、露點；
2. 采用全封閉設計，防水抗塵，抗強電磁干擾，安裝使用方便，可用于高頻電場環境 和室外環境；
3. 消除了測量過程中溫度、壓力對微水的影響，數據穩定；
4. 采用溫度、微水集成芯片，直接測量氣體溫度，消除氣室內外的溫差，密度值計算 準確；
5. 采用鏡面法測量的方式測量微水值，測量準確。

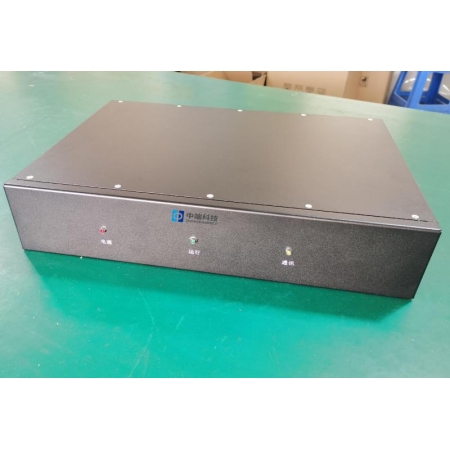

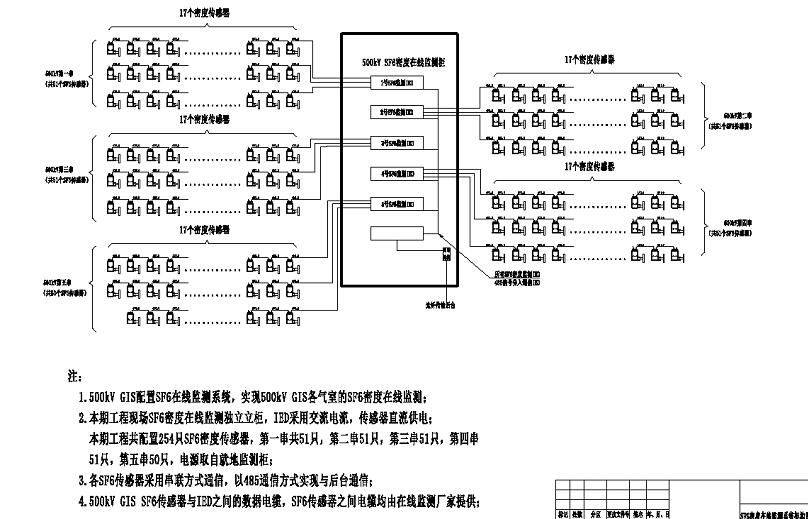

傳感器采集GIS中SF6氣體的溫度、壓力、濕度等模擬信號，用RS485總線方式傳輸。傳感器之間以RS485“手牽手”或“單個”的方式級聯，最終將該信號輸入綜合監測單元。

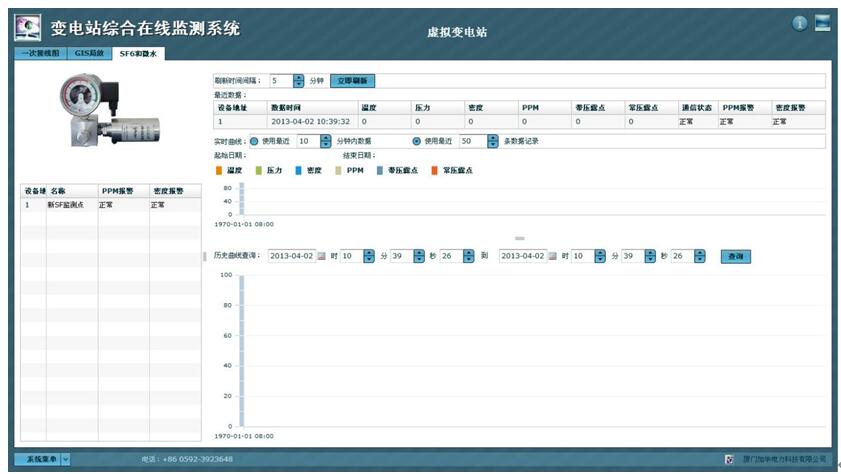

圖二 后臺監測系統圖
1 環境溫度：-40℃～+65℃
2 工作電源：DC12V
3 環境相對濕度：5％～95％
4 大氣壓力：70kPa～106kPa
5 最大溫度變化率：30℃/h
6 太陽輻射：≤1120W/m2
7 有凝露、降水（雨、雪、雹等）、結冰和結霜條件，降雨強度≤15mm/min
8 密封性：漏氣率≤1×10MPa·m3
表1 性能參數表
|
序號 |
參 數 |
檢測范圍 |
精 度 |
|
1 |
溫度 |
-40～65℃ |
±0.5℃ |
|
2 |
壓力 |
0～1.00MPa（abs.） |
±1％FS |
|
3 |
露點 |
-50℃～+20℃ |
±2℃ |
|
4 |
微水 |
10～20,000 ppmv |
±4％FS |
|
5 |
密封性能 |
漏氣率≤1×10-9Pa.m3/s （氦氣檢漏） |
|
|
6 |
防護等級 |
IP67 |
|
|
7 |
通信接口 |
RS485（9600kbps） |
|
|
8 |
功耗 |
300mW |
|
● 靜電放電 Ⅳ級 ● 阻尼振蕩波抗擾度試驗 Ⅲ級
● 電磁場輻射 Ⅲ級 ● 電快速脈沖 Ⅳ級
● 浪涌抗擾度 Ⅳ級 ● 射頻場感應的傳導騷擾抗擾度 Ⅲ級
● 工頻磁場抗擾度 Ⅴ級 ● 脈沖磁場抗擾度 Ⅴ級
● 阻尼振蕩磁場抗擾度 Ⅴ級
● 振動試驗 I級 ● 沖擊試驗 I級 ● 碰撞試驗 I級
