在現代電力工業的設備運行和維護中，安全要求極為嚴格，在電廠或電站運行的關鍵變壓器，特別是發現已經有異常的變壓器上需要進行長期多種項目的監測，從測試結果中可以得到初步診斷信息，是電力部門預防控制并保持安全服務和運行成本的重要依據。
隨著現代科技的快速發展，在線監測設備的功能不斷改善、性能的不斷優化，而產品成本在逐步下降，價格同步的下降使得智能在線監測設備的廣泛應用成為可能。由于通訊技術的發展使得在線監測的結果能夠快速傳遞到遠距離智能分析和控制中心，當故障出現時不但能及時自動報警，而且可以從初步診斷結果來判斷故障類型，及時采取必要的應對措施，更突顯了實時監測的重要作用。近年來在國內外各大電力部門快速的推廣應用已經證明，在線檢測技術對電力設備的充分利用，提高效益，壽命使用延長以及降低運行維護費方面都起了直接的作用。
近年來，在“科技創新，產品創優”強大力量的推動下，公司自主研發多項新產品。將以工程工業類傳感器及智能設備的研發生產銷售為切入點，逐步拓展產業鏈，以先進的傳感技術服務于社會，努力成為電力、石化、鐵路、水利、安防、構筑、生物等領域關鍵供應商，參與相關國家標準的制定，打造中國傳感技術研發與應用的領先企業，將我們的品牌發展成為高端物聯網領域的著名品牌，為社會發展做出應有的貢獻。

1.1系統概述

電力變壓器繞組和鐵芯的緊固故障引起了整體的振動。當繞組的壓緊力下降時，變壓器整體的振動特性也將發生變化。因此可以從箱體的振動中分析得出繞組的預緊情況。電力變壓器繞組振動及預緊力在線監測系統采用多通道在線式數字振動檢測系統進行電力變壓器振動信號的現場采集并就地端處理，隨后可通過通訊接口導入安裝有專用分析、診斷軟件的用戶計算機做進一步分析。

1.2.產品特點

?  通過變壓器聲紋振動實現分析變壓器狀態評估；

?  選取變壓器本體油箱上幾個位置作為振動檢測點；

?  振動信號頻譜、直流偏磁監測、鐵芯接地電流監測、變壓器負荷分析；

?  狀態的評估結果將以相對值方式顯示；

二．技術指標

2.1主機技術指標

?  通訊接口： RS485或MODBUS  TCP

?  工作電源：AC220V，≤300W(視連接傳感器數量而定)

?  工作環境：-40℃～55℃，≤95％RH

2.2.傳感器技術指標

振動加速度傳感器參數指標

表1 振動加速度傳感器參數指標

直流偏磁傳感器技術指標

表2 直流偏磁傳感器參數指標

負荷電流電流傳感器技術指標

表3 負荷電流傳感器參數指標

工作環境	環境溫度	-10℃~+50℃	貯存溫度	-20℃~+70℃
	相對濕度	≤95%	氣壓條件	70-106kpa
電氣參數	額定 輸入	10A	額定輸出	5V
	線性范圍	5%In-120%In	額定負載	100KΩ
	額定點比差	±1.0%	額定點角差	≤60'
	工作頻率	50--400HZ	工頻耐壓	4000V/10S,1mA
	同名端	P1 與白色引線	絕緣電阻	100MΩ@500Vdc
	外殼	白色阻燃 94-V0	環保	ROHS 要求
	二次輸出線	AWM1015-22AWG	黑白絞線，露出外長度 1000±10mm，末端燙錫 8-10mm

三．系統組成

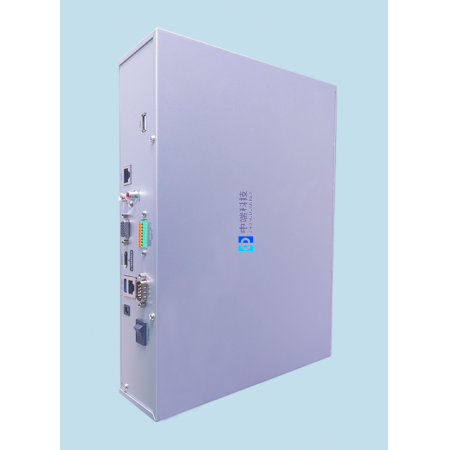

3.1主機

監測裝置采用高性能集成主機的方式，可通過Modbus接入變電站綜合自動化系統或遠方監控中心。

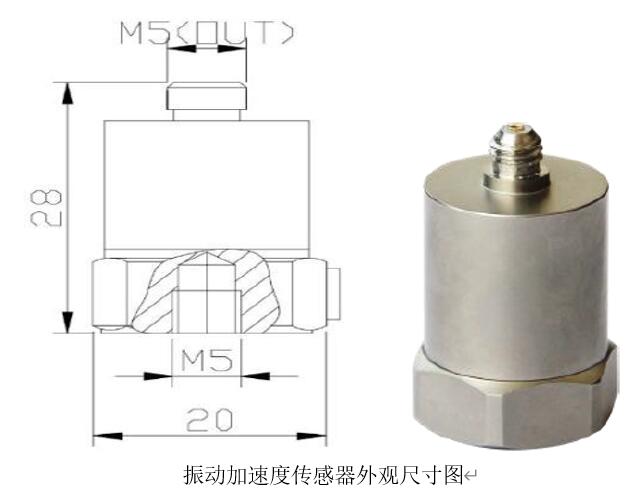

3.3.振動傳感器

內裝IC壓電振動加速度傳感器是由傳感器與微型IC放大器組成。采用世界上先進的隔離剪切和三角剪切結構，核心元器件為原裝進口部件，其基本組成為MOS場效應管，并由輸入端的高阻值電阻與傳感器電容構成一個一階高通濾波器，由此確定傳感器測量中的低頻截止頻率。

傳感器突出特點：①低阻抗、抗干擾、噪聲??；②性價比高、安裝方便、適用多點測量；③穩定可靠、抗潮濕、抗粉塵、抗有害氣體；④精度高、反應速度快、抗干擾能力強。

3.4直流偏磁傳感器

直流偏磁是指在變壓器勵磁電流中出現了直流分量，導致變壓器鐵心半周磁飽和，以及由此引起的一系列電磁效應。變壓器正常工作在交流過勵磁情況下，鐵心磁通密度增加，勵磁電流產生畸變，變壓器工作在磁化曲線非線性的區域，勵磁電流波形為尖頂波，且正負半波對稱，變壓器在直流偏磁下，直流與交流磁通相疊加，與直流偏磁方向一致的半個周波的鐵心飽和程度增加，另外半個周波的飽和程度減小，對應的勵磁電流波形呈現正負半波不對稱的形狀。

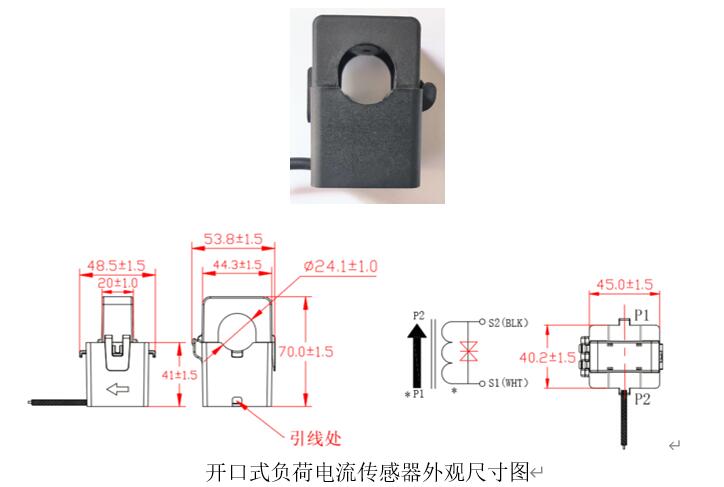

3.5.負荷電流傳感器

傳感器采用開環式工作原理，精確測量變壓器工作時的二次負荷電流，傳感器具有良好的原、副邊絕緣隔離性能，安裝維修方便，功率小、頻響寬，反應速度快，抗干擾能力強等特點。
